粮食振动筛分机,等级筛分机的工作流程
大型直线振动筛分机针对大型厂家对细分颗粒物的等级筛分,配料斗机加自动上料机,省时,省力,省人工。筛分精度高,产量高。该机分别有全不锈钢和半不锈钢,或全碳钢,都是优质材质,质优价美。内部筛网也分为两种,分别有木框筛网,和金属框筛网,木框有杨木筛框,和白松筛框。金属筛框有,不锈钢筛框和普钢筛框两种。但是如果没有特殊要求不建议用不锈钢筛框,因为代价有点高。筛有腐蚀性的物料的话就可以选用不锈钢筛框了。欢迎大家来电咨询订购。
直线振动筛工作原理
直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数400目,可筛分出7种不同粒度的物料。
直线振动筛性能特点
1、筛机设计,精巧和容易装配,一人即可操作筛机。
2、独和其他相关品牌厂商比较,具较大筛选面积和高效益之处理能力。
3、独特之筛网结构设计,方便和快速更换筛网 (只需3到5分钟) ,此外此种设计允许使用各种筛网 (尼龙、特种龙、PP网)。
4、其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多成本。
振动给料机性能特点
振动给料机是一种经济技术指标的给料设备,和其它给料设备相比具有以下特点:①安装、维修方便,运行费用低;②体积小、重量轻、结构简单紧凑;③效率高,给料能力大;④耗电少,功率因数高;⑤噪音低,有利于改善工作环境;⑥震动给料机在远超共振状态下工作,因而振幅稳定,运行可靠,对各种物料适应性较强;⑦加配料需调整偏心块即可方便地无级调节给料量。
振动给料机结构简单,喂料均匀,连续性能好,激振力可调;随时改变和控制流量,操作方便;偏心块为激振源,噪音低,耗电少,调节性能好,无冲料现象;若采用封闭式机身可防止粉尘污染振动平稳、工作可靠、寿命长。
直线筛/直线振动筛主要性能与用途:
直线振动筛可分为轻型直线振动筛和重型直线振动筛
轻型直线振动筛又名直线筛、SZF直线振动筛、直线震动筛、长方形直线筛、长方形振动筛、多层直线振动筛,是利用振动电机为激振源,通过振动电机的振动力使物料在筛面上被抛起,跳跃式向前作直线运动,以合理匹配筛网达到筛分的目的,适用于0.074-5mm的任何物料进行筛分或过滤。最大给料粒度建议不大于10mm,单小时处理量一般不超过15-20吨的物料筛分。
常应用于磨料、建材、化工、粮食、食品、制药、工程塑料、碳素、炭黑、冶金、化肥等小粒度干式粉状或颗粒状物料的筛分去杂、分级等工艺。
重型直线振动筛工作原理与轻型直线振动筛一样,区别在于重型直线筛一般带有倾斜角度设计,建议0-15°,最大给料粒度一般不大于150mm,单小时处理量一般不超200吨物料筛分。
常应用于煤炭、矿山、金属粉、废弃料回收加工等大粒度物料使用。
直线筛/直线振动筛特点:
与摇板筛、电磁振动,旋振筛相比,本筛分机如下特点:
筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长。主要体现在:
1、密封性好、无粉尘溢出。
2、耗能少、噪音低、筛网使用寿命长。
3、筛分精度高、处理量大、结构简单。
4、全封闭结构、自动排料、更适合于流水线作业。
5、筛体各部分均采用轧制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。
6、加装布料器筛分更彻底。
7、出料口量身定做更适合流水线作业。
8、网架特殊设计,筛网不松动。

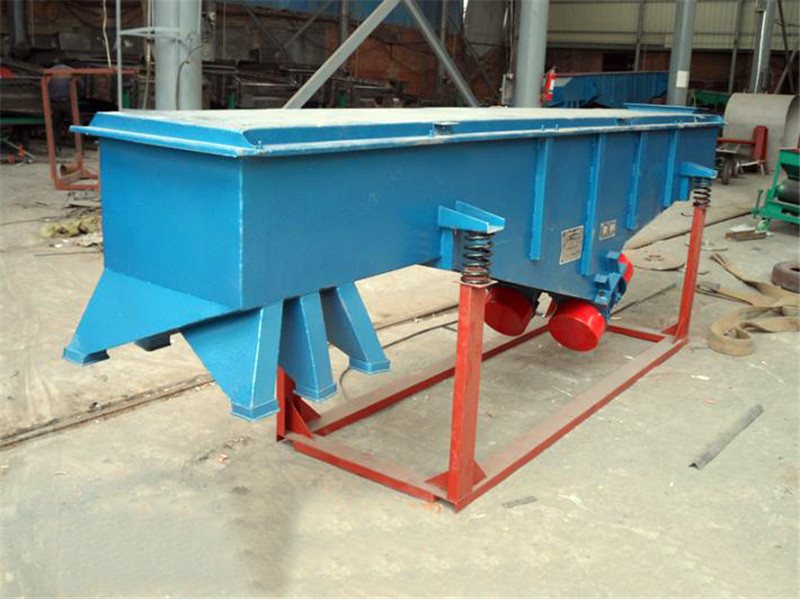

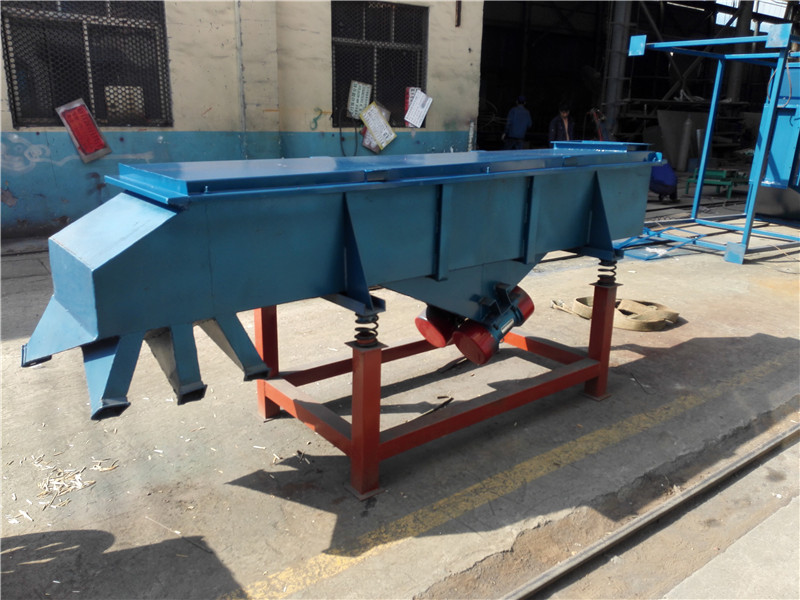

直线振动筛的部件组成:
主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框分为二种:一种由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。另一种有型材焊接制成,筛网不易松动。
3、进料口:进料口分为两种,一种为常规进料口,另一种为带布料器的进料口(可使物料快速分布在筛网的整个断面上,筛分更彻底)。
4、出料口:可根据厂家不同的生产工艺要求设计不同的出料口,满足客户的需求。
5、筛网:有低碳钢、不锈钢丝等材质筛网或板网筛。
6、振动电机:6级(使用与维修方法详见振动电机使用说明书)。
7、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
8、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
9、支架:由四个支柱和两个槽钢组成,支撑着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行,可选择膨胀丝固定或不固定均可。
直线振动筛的结构部件
主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分;
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分;
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网;
4、振动电机:(使用与维修方法详见振动电机使用说明书);
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故;
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面;
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
结构特点: 1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。 2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。 3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。 4、振动电机(使用与维修方法详见振动电机使用说明书)。 金刚砂振动筛特点: 1:采用振动电机作为驱动源, 2:产量大,易维护,防尘效果佳。 3:多种筛网样式设计,可满足不同物料的筛分需求。 4:筛网支撑框体采用优质白杨木,韧性好,轻便物优价廉。
超细金刚砂振动筛选型概述:超细金刚砂粒度一般为粉状,细度要求较为严格,为了提高相应的产量可选用超声振动筛来完成,所谓超声波振动筛是在圆形振动筛(旋振筛)的基础上改进而来,替代了原有的清网弹力球提高过筛率,超声波振动筛使筛分效率更高!
